الخدمات · 02

مايكرو تانلنج

للمشاريع التي تتطلب دقة عالية تحت الأرض، نقدم حلول حفر الأنفاق في السعودية بالدفع الموجّه بالليزر عن بُعد، على أعماق تتجاوز 15 مترًا، مع الحفاظ على خصائص التربة وتقليل تحديات التنفيذ. ويعمل النظام ميكانيكيًا بالكامل دون وجود عامل داخل الماكينة، مع موانع تسرب مطاطية تمنع دخول المياه الجوفية أثناء الدفع.

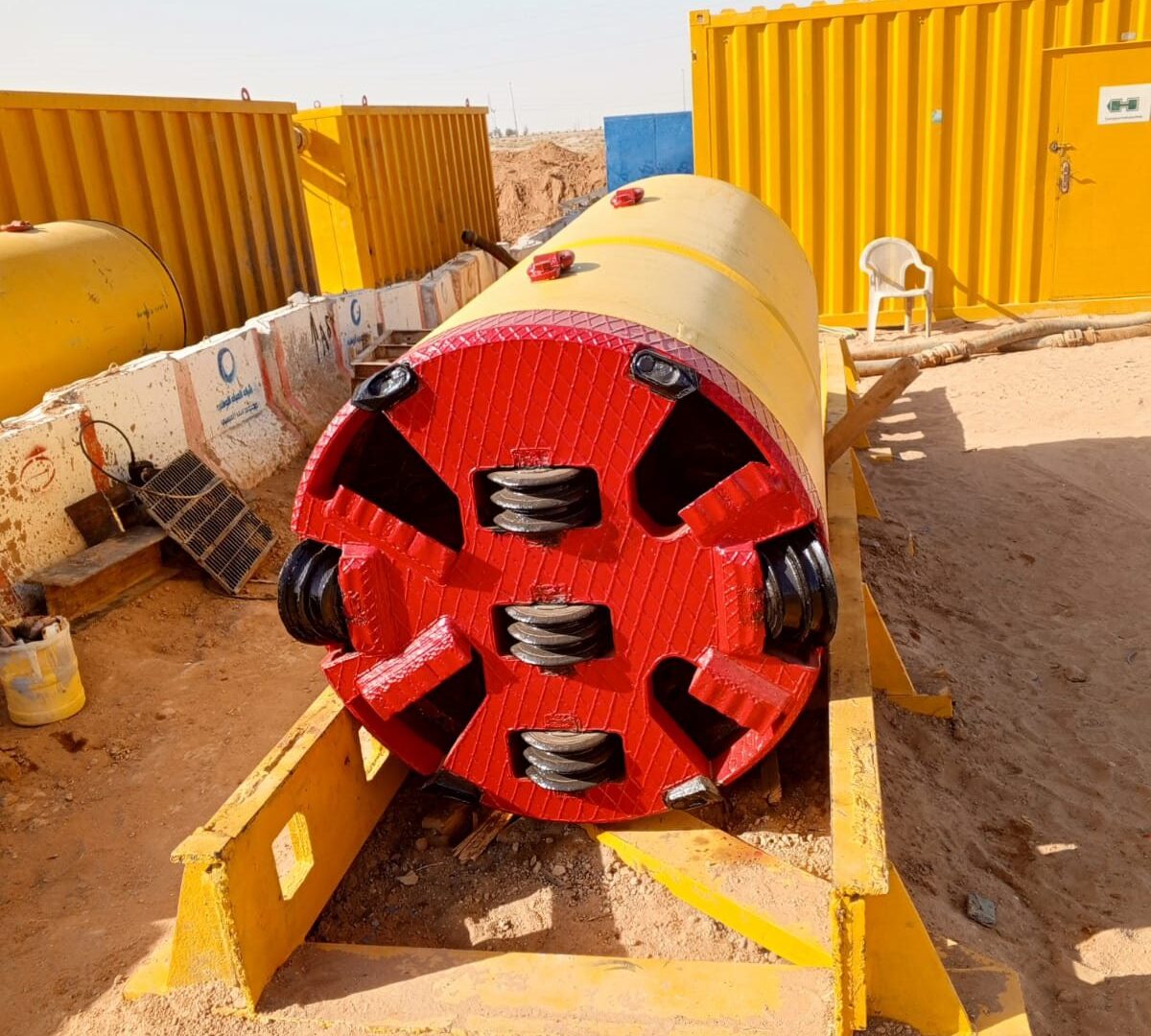

رأس القطع لآلة الحفر الدقيق على قاعدة التجهيز
يُدار من
غرفة تحكم
التوجيه
ليزري
العامل داخل الماكينة
لا يوجد
مقطع توضيحي — دفع متتابع بتوجيه ليزري بين بئرين

نطاق الاستخدام

متى يكون مايكرو تانلنج هو الجواب — ومتى لا يكون

الصدق في الحد الثاني يوفّر على الطرفين جولات تسعير لا تنتهي إلى شيء.

يُستخدم عادةً في

  • الأعماق التي تتجاوز خمسة عشر مترًا
  • المواقع التي يتعذّر فيها تعديل خصائص التربة
  • وجود مياه جوفية تستلزم موانع تسرب على وصلات الأنابيب
  • العبور داخل النطاق العمراني الكثيف بأقل تعطيل سطحي
  • المسارات التي تتطلب دقة عالية في المنسوب والانحدار

يُفضَّل غيره في

  • المسارات الضحلة القصيرة في مناطق غير مرصوفة — الحفر المكشوف أسرع وأوفر
  • الأقطار الصغيرة التي يكفيها الحفر الأفقي الموجّه
  • الحاجة إلى تعديل المسار أثناء التنفيذ — المسار هنا محدد مسبقًا
  • المواقع التي يتعذّر فيها إنشاء بئري دفع واستقبال

مقارنة

مايكرو تانلنج مقابل البدائل

مقارنة نوعية لا سعرية. الأرقام تُحسب لكل مشروع على حدة بعد تقرير التربة وطول المسار.

المفاضلة بين الأساليب على المعايير التي تهم قرار التصميم
المعيار مايكرو تانلنج بايب جاك الحفر الأفقي الموجّه
وجود عامل داخل الماكينة لا يوجد — تشغيل عن بُعد قطر يسمح بدخول العامل لا يوجد
التوجيه ليزري من غرفة تحكم مسار موجّه بالدرع تتبع سطحي أو مغناطيسي سلكي
الأعماق الكبيرة الأنسب ممكن متوسط
تعديل خصائص التربة غير مطلوب يعتمد على تقرير التربة يعتمد على تقرير التربة
منع دخول المياه الجوفية موانع تسرب مطاطية على الوصلات يعتمد على نوع الأنبوب والوصلة الأنبوب مسحوب متصل
مرونة تعديل المسار أثناء التنفيذ محدودة محدودة عالية

خطوات التنفيذ بالتفصيل

  1. تحديد المسار ومنسوب الردم على الرسومات المعتمدة.
  2. تركيب محطة الدفع الرئيسية وتحديد مساحتها في الموقع.
  3. صب الخرسانة خلف المكبس لتوزيع حمل الدفع على التربة.
  4. صب فتحتي الدخول والخروج.
  5. تركيب موانع التسرب المطاطية لمنع دخول المياه الجوفية.

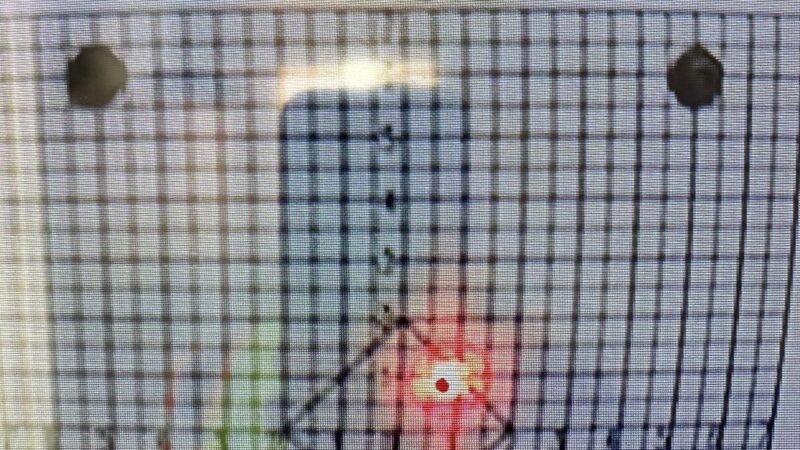

  6. ضبط التوجيه الليزري على المنسوب والانحدار المصمَّمين.
  7. الدفع المتتابع للأنابيب بالونش مع المتابعة من غرفة التحكم.
  8. انتزاع الماكينة عند غرفة الاستقبال.
  9. الحقن النهائي حول الأنبوب لمنع التسرب.

الخطوات من الأولى إلى الخامسة تجري كلها قبل بدء الدفع، وهي التي تحكم النتيجة. بعد بدء الدفع لا يُعدَّل المسار.

القدرة الفنية

حدود القدرة — بالأرقام

لا يُنشر رقم قبل اعتماده كتابةً من إدارة الشركة.

—
أقصى عمق تنفيذ منفَّذ
بانتظار اعتماد العميل
—
أقصى طول دفع متتابع
بانتظار اعتماد العميل
—
نطاق الأقطار المنفَّذة
بانتظار اعتماد العميل
—
عدد أنظمة مايكرو تانلنج
بانتظار اعتماد العميل

منظومة الدفع والتوجيه

المكوّن النظام الدور في التنفيذ
ماكينة مايكرو تانلنج بانتظار بيانات العميل الموديل والقطر والسعة
نظام التوجيه الليزري بانتظار بيانات العميل ضبط المنسوب والانحدار والمحاذاة
غرفة التحكم بانتظار بيانات العميل تشغيل الماكينة عن بُعد

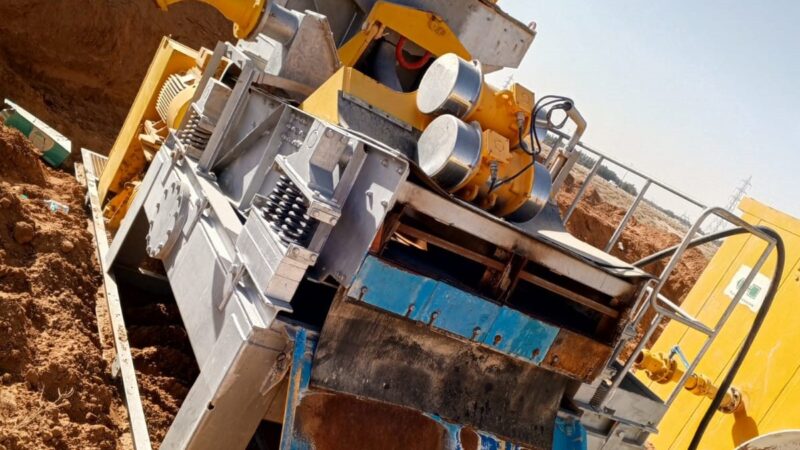

محطة الفصل ومعالجة ناتج الحفر بانتظار بيانات العميل إخراج الناتج ومعالجته على السطح

التنفيذ

من إنشاء البئر إلى الاستقبال

المسار يُحدَّد قبل بدء الدفع، فدقة المرحلة الأولى هي التي تحكم النتيجة النهائية. ما يتغيّر بين مشروع وآخر هو رأس القطع وطريقة إخراج ناتج الحفر، وكلاهما يُحدَّد من تقرير التربة.

  1. المرحلة ١

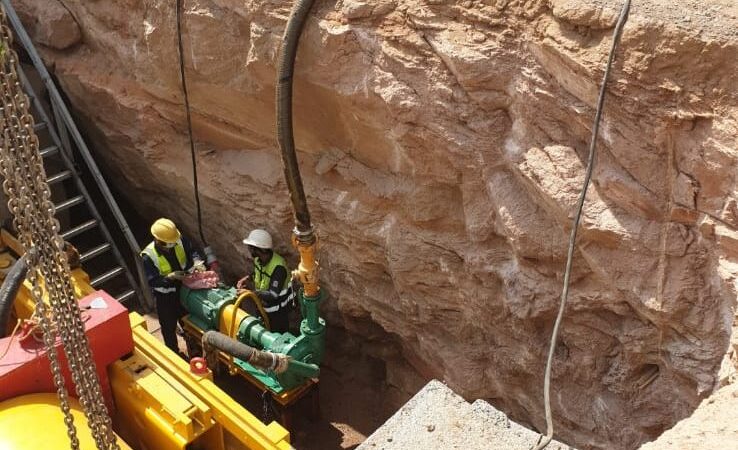

    إنشاء بئري الدفع والاستقبال

    حفر البئرين على طرفي المسار وتجهيزهما، مع نزح المياه وتثبيت الجوانب حسب ما يقتضيه تقرير التربة.

  2. المرحلة ٢

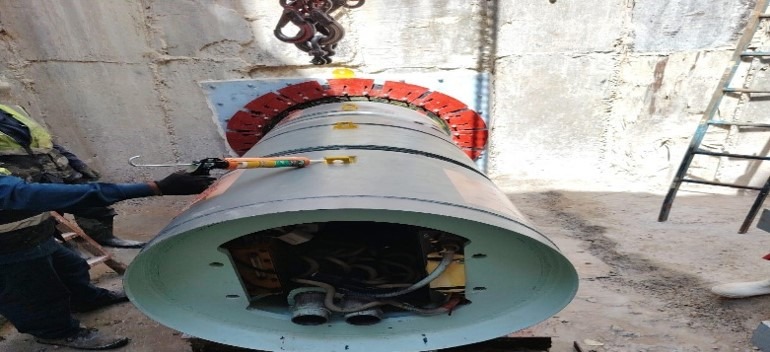

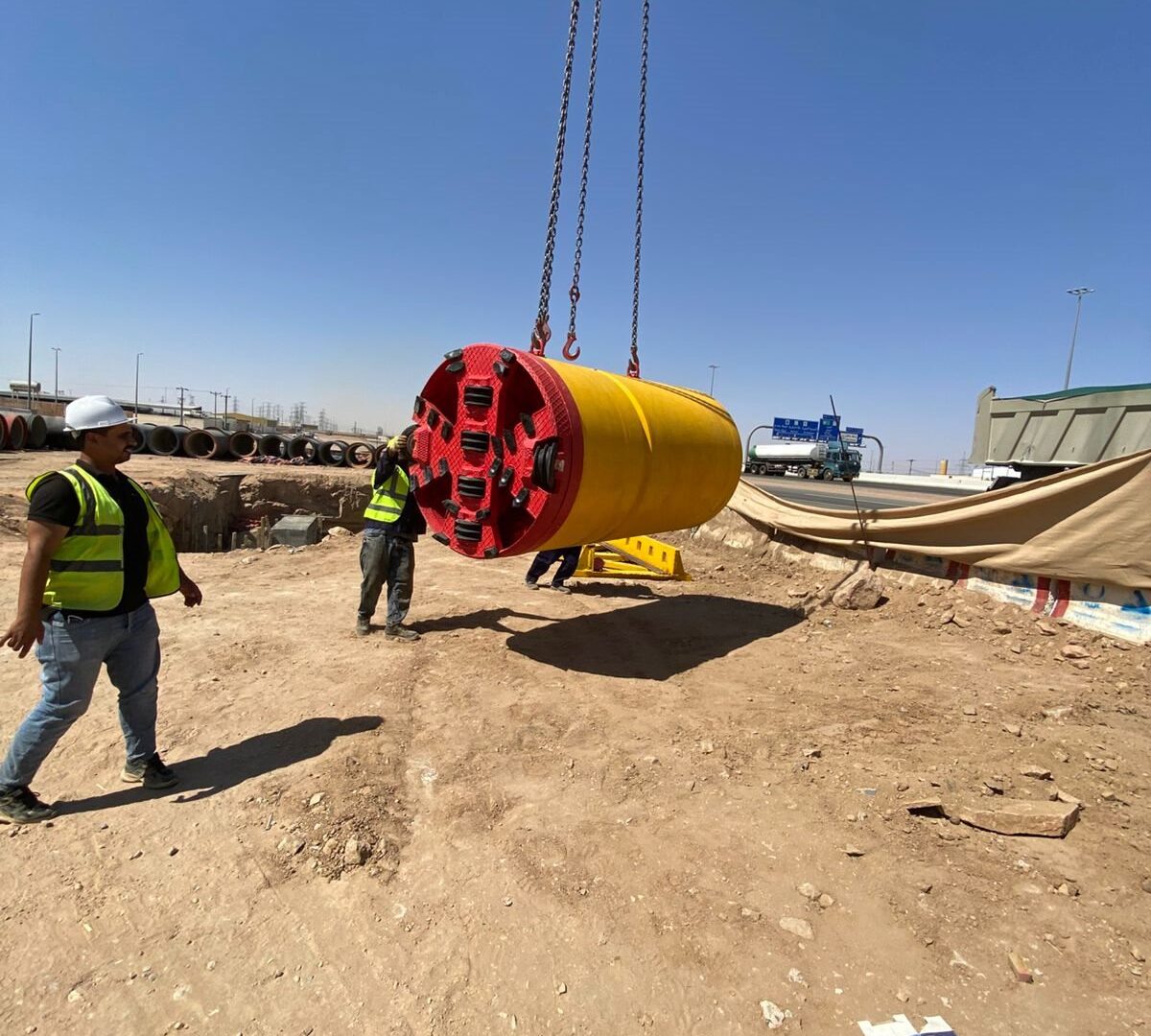

    إطلاق الماكينة وضبط التوجيه

    إنزال الماكينة إلى بئر الدفع وضبط نظام التوجيه الليزري على المنسوب والانحدار المصمَّمين قبل بدء الدفع.

  3. المرحلة ٣

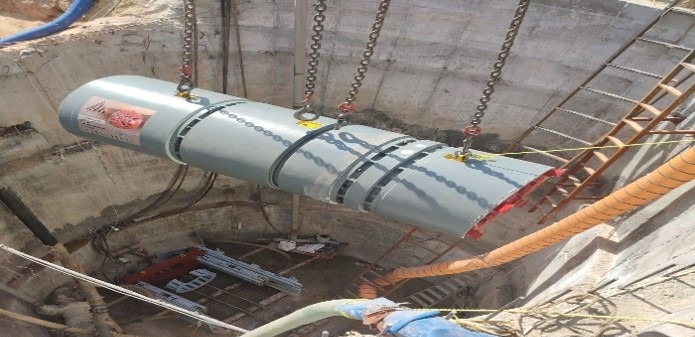

    الدفع المتتابع

    بايب جاك واحدًا تلو الآخر خلف الماكينة، مع تشغيل كامل عن بُعد ومتابعة القراءات لحظة بلحظة، وتركيب موانع التسرب المطاطية على الوصلات لمنع دخول المياه الجوفية.

  4. المرحلة ٤

    إخراج ناتج الحفر

    نقل الناتج من واجهة القطع إلى السطح ومعالجته، دون الحاجة إلى وجود عامل داخل الماكينة.

  5. المرحلة ٥

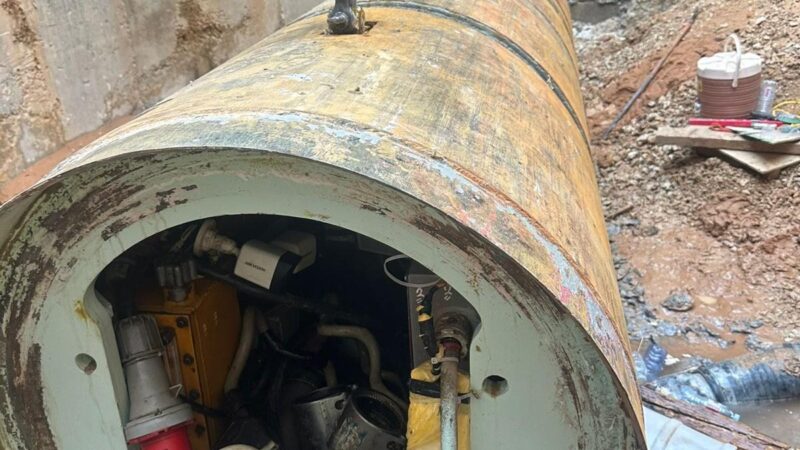

    الاستقبال والتسليم

    وصول الماكينة إلى بئر الاستقبال وانتشالها، ثم فحص الخط وتسليمه.

السلامة والجودة

الأنظمة المطبَّقة على كل موقع

ISO 9001:2015

نظام إدارة الجودة

ISO 14001:2015

نظام الإدارة البيئية

ISO 45001:2018

نظام إدارة الصحة والسلامة المهنية

من مواقع التنفيذ

مايكرو تانلنج في الميدان

صور من مشاريع الشركة الفعلية بهذا الأسلوب: المعدات والفرق والمواقع كما هي، دون صور مخزون.

أسئلة شائعة

ما يُسأل عنه قبل التعاقد

الفارق الاصطلاحي بين المصطلحين يقوم على القطر الخارجي للأنبوب لا على تقنية العمل نفسها. حين يكون القطر كبيرًا بما يسمح بدخول العامل والعمل داخله يُسمّى بايب جاك، وحين يكون أصغر من ذلك ويُدار النظام عن بُعد يُسمّى مايكرو تانلنج. الخلط بين المصطلحين شائع ويؤدي إلى قرارات تصميم خاطئة.

لا. من مزايا هذا الأسلوب أنه يسمح بتنفيذ الأنفاق على أعماق كبيرة دون الحاجة إلى تعديل خصائص التربة، وهو ما يوفّر وقتًا وتكلفة في المواقع التي يصعب فيها ذلك.

تُركَّب موانع تسرب مطاطية على وصلات الأنابيب أثناء الدفع، فتمنع دخول المياه الجوفية إلى داخل الخط.

لا. النظام يعمل ميكانيكيًا بالكامل ويُدار عن بُعد من غرفة تحكم، ولا يتطلب وجود عامل داخل الماكينة — وهذا في حد ذاته عامل سلامة أساسي في الأعماق الكبيرة.

يضبط مسار الماكينة على المنسوب والانحدار والمحاذاة المصمَّمة، ويتيح تصحيح الاتجاه أثناء الدفع، وهو ما يجعل الأسلوب مناسبًا للمسارات التي لا تحتمل خطأً في المنسوب.

في الأقطار الأصغر، وفي المسارات التي تحتاج مرونة في تعديل الميل والمحاذاة أثناء التنفيذ، وحين لا يستدعي المشروع أعماقًا كبيرة ولا إنشاء بئري دفع واستقبال.

المخطط أو مسار الخط، وتقرير التربة إن وُجد، ومنسوب المياه الجوفية، وجدول الكميات أو كراسة الشروط، والقطر والعمق التقريبيان. النموذج يقبل رفع هذه المستندات مباشرة.
