بايب جاك

الفرق اصطلاحي ويقوم على القطر الخارجي للأنبوب لا على تقنية العمل. بايب جاك يستخدم أقطارًا تسمح بدخول العامل والعمل داخل الأنبوب، بينما مايكرو تانلنج تُدار عن بُعد بلا عامل داخل الماكينة.

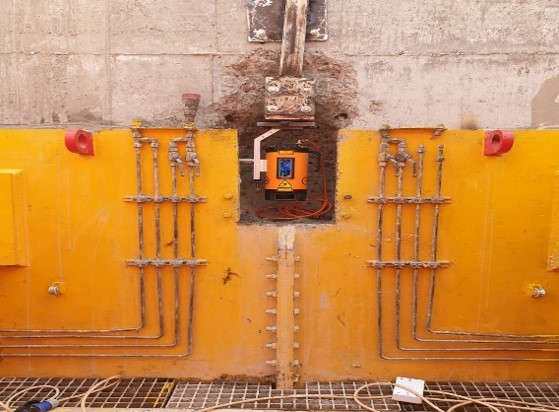

هو جدار خرساني مسلح داخل غرفة الدفع يستقبل رد فعل قوة الدفع الهيدروليكية. من دونه تتحرك المنظومة إلى الخلف بدل أن تدفع الأنبوب إلى الأمام، ولذلك يُصمَّم على أساس أقصى قوة دفع متوقعة.

يُصمَّم مسار الخط بحيث تنتقل القوة بانتظام على مقاطع الأنابيب، وتُستخدم محطات دفع وسيطة على المسارات الطويلة لتقسيم الحمل، مع حقن مادة تزليق حول الأنبوب لتقليل الاحتكاك مع التربة.

ونش لمناولة الأنابيب وإنزالها إلى الغرفة، ووحدة قدرة لتشغيل المنظومة الهيدروليكية، ومضخة حقن لتزليق محيط الأنبوب أثناء الدفع.

نعم، وهو أحد الاستخدامات الرئيسية للأسلوب، لأنه يتيح العبور دون فتح خندق فوق المسار ودون إيقاف الحركة. التنفيذ يخضع لاشتراطات الجهة المشرفة على المرفق.

اختيار الدرع ورأس القطع، وطريقة إزالة ناتج الحفر، وحساب قوة الدفع، وعدد محطات الدفع الوسيطة، وطريقة إنشاء الآبار ونزح المياه وتصميم جدران الارتكاز.

المخطط ومسار الخط، وتقرير التربة، والقطر والطول المطلوبان، ومواقع الآبار الممكنة، وكراسة الشروط أو جدول الكميات. النموذج يقبل رفع هذه المستندات مباشرة.
